Как выбрать трубогиб под свою задачу: подробный гид с нюансами
Выбор трубогиба сложно назвать вопросом “из каталога”. Только на первый взгляд кажется: трубу нужно согнуть — нужен трубогиб. На практике же подход сильно зависит от материала, толщины и диаметра трубы, требований к её внешнему виду после гибки, условий работы и даже объёма производства. Ошибка на этом этапе грозит дорогостоящими переделками, браком, простоями или лишними затратами. Давайте подробно разберём, чем руководствоваться, чтобы подобрать оптимальный трубогиб под конкретные задачи: от простого ремонта до производства точных деталей для машиностроения или авиации.
Готовим исходные данные: что нужно знать о задаче гибки
В первую очередь оцените, что именно и зачем вы будете гнуть. Практика показывает: игнорирование «мелочей» (например, радиуса или особенности материала) может свести на нет выбранный аппарат, даже если он идеально вписался по бюджету. Важно ответить себе на несколько ключевых вопросов:
- Каков материал трубы? Углеродистая сталь, нержавейка, медь, алюминий, металлопластик — у каждого своя пластичность и требования к инструменту.
- Какой наружный диаметр и толщина стенки? Тонкостенные трубы требуют точности и часто — применения дорна, толстостенные легко гнутся без риска гофр.
- Каков радиус и угол гиба? Малые радиусы — отдельная «песня» даже для опытных производственников.
- Паспортные требования к геометрии после гибки: Насколько критична овальность, важна ли идеальная повторяемость?
- Производительность: Массовый выпуск на потоке или редкие разовые работы в полевых условиях?
- Условия работы: Есть ли место для крупного станка, доступ к электросети, необходимость мобильности?
Чем подробнее “портрет” вашей задачи — тем проще будет не только выбрать сам трубогиб, но и избежать типовых “подводных камней”.
Типы трубогибочных промышленных станков: сравнительный обзор с учетом практических нюансов
Существуют четыре основных типа трубогибов. Каждый имеет сильные и слабые стороны, проявляющиеся в зависимости от особенностей вашей работы.

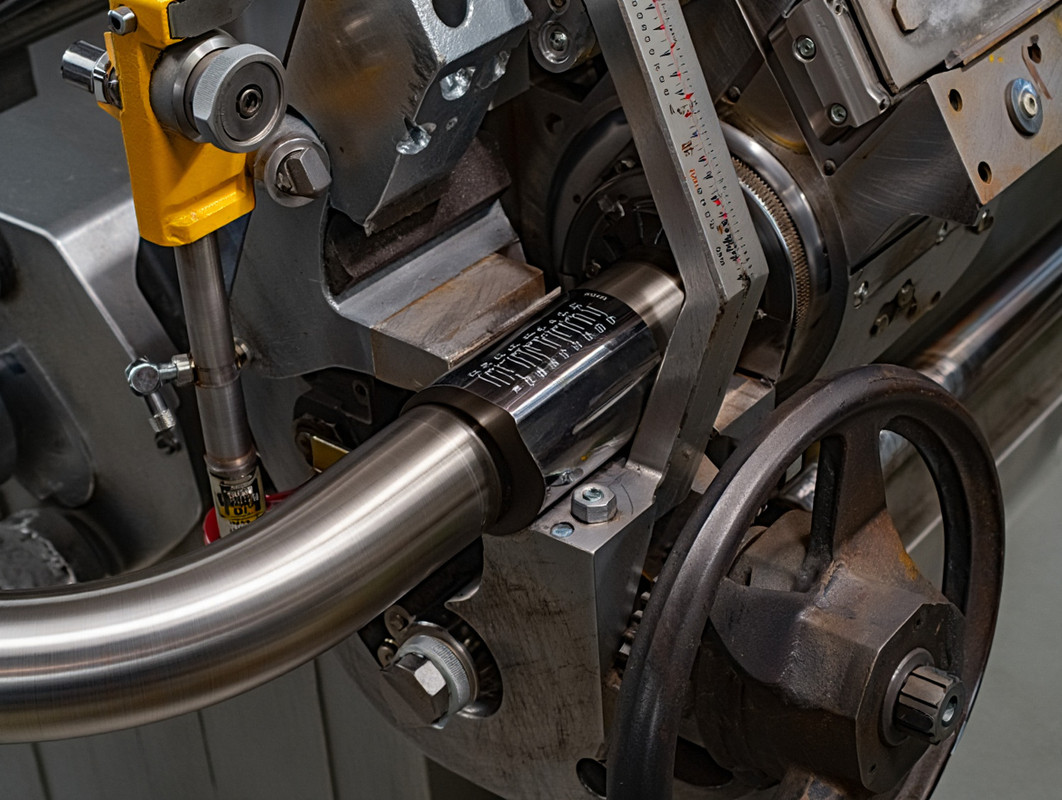

1. Трубогибы дорнового типа (способ наматывания)
Этот вариант считается “золотым стандартом” там, где важны высокая точность, минимальная овальность и строгая повторяемость. Используется в авиации, автомобилестроении, сантехнике высшего класса, на предприятиях по производству мебели и толстостенных металлических конструкций. В чем суть: внутрь трубы вводится дорн (жёсткий или гибкий), который сохраняет сечение трубы при намотке на профильный ролик. Благодаря этому даже при гибке на малые радиусы (от 1,5D) форма трубы практически идеальна, а риск появления гофр и складок минимален.
В моей практике бывали случаи, когда требовалось изготовить отопительные коллектора из нержавеющей трубы с крайне жёсткими требованиями по максимальной овальности. Скажем прямо: только дорновый станок справится с подобными задачами — все попытки обкатной или арбалетной гибки приводили к недопустимому браку.
- Плюсы: Геометрическое качество (овальность 0,2–0,3%), гибка на малые радиусы, высокая повторяемость, подходит для тонких стенок.
- Минусы: Дорогая оснастка и настройка, требуется опыт персонала, сложнее освоить “с нуля”.
2. Бездорновые трубогибы (способ наматывания без дорна)
Здесь дорн не применяется — труба “наматывается” на ролик напрямую. Подходит для толстостенных труб, где риск складывания или “смятия” невелик и высокое качество не критично. По сравнению с дорновой, бездорновая гибка проще и дешевле, однако для малого радиуса и тонкой стенки она не годится.
- Плюсы: Меньше требования к оснастке и обслуживанию, выше скорость работы и ниже себестоимость.
- Минусы: Качество геометрии хуже, возможна сильная овальность, ограничения по радиусу (обычно не менее 3-4D).
3. Трубогибы обкатного типа
Классика строительных и сантехнических работ, где к внешнему виду трубы предъявляются умеренные требования. Труба обжимается между двумя роликами (гибочным и подавляющим), изгиб происходит за счет давления и обкатывания трубы по ролику. Простые модели вроде RE-60 TECHNIC популярны у монтажников из-за своей дешевизны и неприхотливости.
- Достоинства: Дешевизна, простота, пригодность для работы “в поле”, минимальные требования к квалификации оператора.
- Недостатки: Овальность на гибе может достигать 10–12%, невозможность качественной гибки тонких труб, ограниченный диапазон радиусов.
На объектах капитального ремонта, где трубы будут скрыты за фальш-стеной и не несут эстетической нагрузки, обкатный трубогиб — оптимален. Но при изготовлении элементов декора такой вариант скорее всего не пройдёт контроль качества.
4. Трёхроликовые вальцы (профилегибы)
Незаменимы для гибки не по отдельному радиусу, а по дуге или спирали — например, при производстве ограждений, перил, рекламных конструкций, крупных архитектурных форм. Гибка происходит за счёт поступательного проката трубы между тремя роликами, благодаря чему можно “набивать” не только кольца, но и длинные дуги сложной формы.
- Преимущества: Позволяют гнуть профили и трубы разных материалов, формирование сложных пространственных конструкций (кольца, эллипсы, спирали).
- Ограничения: Худшая точность по сравнению с наматывающими станками, радиус гибки ограничен толщиной и типом материала (часто 5–10D и более для тонких труб).
5. Арбалетные трубогибы
Миниатюрные и мобильные “палочки-выручалочки” для сантехнических работ в ограниченных пространствах — подвалах, технических колодцах, траншеях. Быстро гнёт трубу посредством усилия гибочного сегмента, которое передаётся централизованно либо рычагом, либо гидравликой/механикой.
- Плюсы: Мобильность, автономность, простота использования.
- Минусы: Нет высокой точности и повторяемости, ограниченный диапазон диаметров, высок риск смятия трубы при ошибке оператора.
Индивидуальный разбор типовых задач и подбор трубогиба
1. Серийное производство тонкостенных труб с точной геометрией
Заводы, производящие автотракторные узлы, медицинское оборудование, мебель, неизменно выбирают дорновые трубогибы. Только на них можно добиться заданного радиуса без гофр, с сохранением сечения. Например, в случае изготовления компонентов систем выхлопа для автомобилей, где от идеальности сечения и углов напрямую зависят характеристики двигателя, любая “средняя” технология приведёт к браку на этапе ОТК.
2. Работа с толстостенными трубами большого диаметра (строительство и монтаж магистралей)
Здесь часто применяют бездорновые станки и трубогибы обкатного типа — геометрическая точность вторична, важны скорость, надёжность и простота: большинство таких труб всё равно будут уложены в траншеи, их цель — функциональность.
Практическая рекомендация: Обязательно проверяйте паспортные ограничения по минимальному радиусу для вашего трубогиба, особенно если гнёте трубы для систем с высоким внутренним давлением — неправильно выбранное оборудование может стать причиной микротрещин и последующей аварии.
3. Гибка труб на монтажной площадке с ограниченным доступом
Типовая задача — прокладка сантехнических и отопительных сетей в уже готовых зданиях. Если работы разовые, а трубы — дешёвые, арбалетный трубогиб становится незаменимым. На базе у монтажников часто лежит модель в пластиковом кейсе, способная справиться буквально «на коленке» там, куда габаритный стационарный станок даже не внесёшь. Но ориентироваться стоит только на неответственные изгибы и заранее понимать возможные искажения формы.
4. Гибка профильной трубы для создания дуг и колец
В этих случаях незаменимы трёхроликовые профилегибы: им по плечу работа с квадратными и прямоугольными сечениями, а также с алюминиевым профилем. При этом радиус гиба зависит от соотношения ширины профиля к его высоте; требуется учесть минимальные значения по паспорту станка, иначе появятся перекосы и нежелательные “усмешки” (сильно выраженная овальность на внутренней дуге детали).
Важные детали: на что ещё обратить внимание при выборе трубогиба
1. Материал и состояние трубы
Аналог трубы — “лицо” всего процесса гибки. Так, алюминиевые изделия прекрасно выдерживают и довольно острые гибы, но легко получить залом, если стенка тонкая и отсутствует дорн. Нержавейка “капризна” — требует идеально гладких роликов и часто — невысокой скорости гибки. Для меди и металлопластика важен радиус и плавная подача усилия. Даже качество кромки (наличие заусенцев) может влиять на итоговую геометрию в месте изгиба.
2. Радиус гиба: расчет “по месту”
Совсем не редки ситуации, когда “по формуле” выбран минимальный радиус, а на практике труба складывается или образует гофру (особенно у тонкостенных деталей). Теоретический расчёт допускает радиус гиба от 1,5D (D — наружный диаметр) для дорновых станков. Для обкатных и трёхроликовых значение реального минимального радиуса часто в 2–3 раза больше, чем указано в инструкции. Не верьте “рекламе” — всегда тестируйте на обрезках!
3. Требования к овальности и виду после гибки
На многих объектах допускается до 10–12% овальности (заметно эллиптическое сечение). Но при производстве трубопроводов под высокое давление, элементов вентиляции, декора, понадобится результат с отклонением не более 0,3–0,5%. Пути решения: полная смена типа трубогиба (на дорновый), применение дополнительных “складкоразглаживателей”, использование специальных смазок для сложных материалов.
4. Условия работы: цех vs полевая площадка
В цеху доступны мощные электромеханические или гидравлические станки — тут выигрывает производительность, стабильность и точность. В “поле” часто не до идеализма: мобильный трубогиб с ручным/аккумуляторным приводом, пусть и в ущерб точности, — единственный реалистичный вариант.
5. Критические ошибки при подборе трубогиба (из практики)
- Переоценка возможностей обкатного станка для тонких труб: появляются гофры, не проходят ОТК.
- Применение арбалетного трубогиба для сплава, который “не прощает” резких нагрузок — итог — разрушение трубы по месту гиба.
- Игнорирование паспорта аппарата — попытка согнуть трубу большего диаметра, чем допустимо, часто заканчивается повреждением станка и утратой гарантии.
От выбора трубогиба — к грамотной эксплуатации: советы эксперта
1. Не скупитесь на качественную оснастку. Даже лучший станок испортит дешевый или истёртый гибочный ролик. Осматривали трубу после гибки? Шероховатость на рабочей поверхности ролика неизбежно даст царапины и заусенцы.
2. Настройка параметров — залог качества. Не пренебрегайте регулировкой зазора между роликами и контролем центра гиба. Ошибка в 1–2 мм — и труба пойдёт “винтом”.
3. Используйте смазку для сложных материалов (нержавейка, латунь, медь). Это не только снижает риск прихватов и царапин, но и существенно облегчает саму процедуру гибки — труба “идёт” мягче, поверхность остаётся ровной.
4. Тестируйте радиус на обрезках — производственный брак бывает даже у опытных мастеров, если работать “вслепую” под чужой проект.
5. Следите за безопасностью. Работая с крупногабаритным станком или ручным инструментом в спешке, легко получить травму. Используйте перчатки, не стойте перед зоной гиба, не допускайте присутствия посторонних при работе.
Гибка труб из разных материалов: тонкости и рекомендации
Сталь (углеродистая, легированная)
Хорошо переносит как дорновую, так и обкатную гибку. Толстостенные трубы можно гнуть “по месту”, при работе с тонкостенными потребуется аккуратная дорновая гибка; для крупных диаметров — рекомендуется предварительный нагрев до 300–500°С, иначе велик риск трещин и складок. Следите за маркой: низколегированные сплавы менее пластичны, им требуется больший радиус гиба.
Нержавеющая сталь
Капризна к инструменту и оснастке. Для гибки — только специальные надёжные станки, идеальная чистота трущихся поверхностей. Используйте специальные смазки; овальность и риск микротрещин выше при малых радиусах, потому для тонкой нержавейки — только дорновая гибка.
Алюминий и его сплавы
Легко гнутся, но при неправильном выборе радиуса замечательно “смяты”. Выручает дорн тонкой конфигурации. Категорично не рекомендуется гибка обкатным методом на малых радиусах — появятся заломы.
Медь
Очень пластична, отлично переносит дорновую гибку. Но хрупкая на изгиб при низких температурах — работать лучше в отапливаемом помещении, либо прогреть трубу (до 100C).
Металлопластик
Гибка только при использовании наружной поддержки (гибочные пружины/опоры); категорически нельзя допускать скручивания трубы. При “усилии на разрыв” слои начнут отслаиваться. Для профессиональной гибки — только специальные роликовые трубогибы.
Экспертные рекомендации: как снизить риски и повысить качество гибки
- Обязательно контролируйте скорость гибки. Слишком быстрый проход ролика может привести к разогреву и «плывучести» материала.
- Используйте проходные шаблоны-калибры для контроля поверхности внутреннего радиуса.
- Если от гиба зависит дальнейшая сварка — следите за равномерностью стенки. Утончение в зоне гибки не должно превышать 10% от номинала для ответственных коммуникаций.
- Регулярно обслуживайте станок и ролики — истёртые сегменты “портят” дорогостоящие заготовки за пару минут.
Вывод
Выбор трубогиба — задача намного сложнее простой покупки “самого дешёвого” или “самого универсального” аппарата. Он вынужденно подчиняется задаче, которую вы решаете: материал, геометрия, масштаб производства, качество готовой детали, доступность рабочего пространства. Нет идеальных решений, но есть лучший выбор для ваших условий. Подходите к подбору трубогиба вдумчиво, с опорой на опыт, рекомендации специалистов и тестовые прогоны — только тогда процесс гибки станет надежным, предсказуемым и управляемым.
